パイプ伸縮ジョイントの性能をテストする方法
パイプ拡張ジョイントの信頼できるサプライヤーとして、私はこれらのコンポーネントの高いパフォーマンスと信頼性を確保することの重要な重要性を理解しています。パイプ伸縮ジョイントは、さまざまな配管システムで重要な役割を果たし、熱の膨張、振動、および整列を補っています。このブログでは、パイプ伸縮ジョイントの性能をテストするためのいくつかの重要な方法を共有します。
1。寸法検査
パイプ拡張ジョイントのテストにおける最初のステップは、徹底的な次元検査です。正確な寸法は、適切なインストールと機能に重要です。設計仕様に応じて、長さ、直径、壁の厚さ、およびその他の重要な寸法を測定します。指定された寸法からの逸脱は、インストールの問題とパフォーマンスの低下につながる可能性があります。

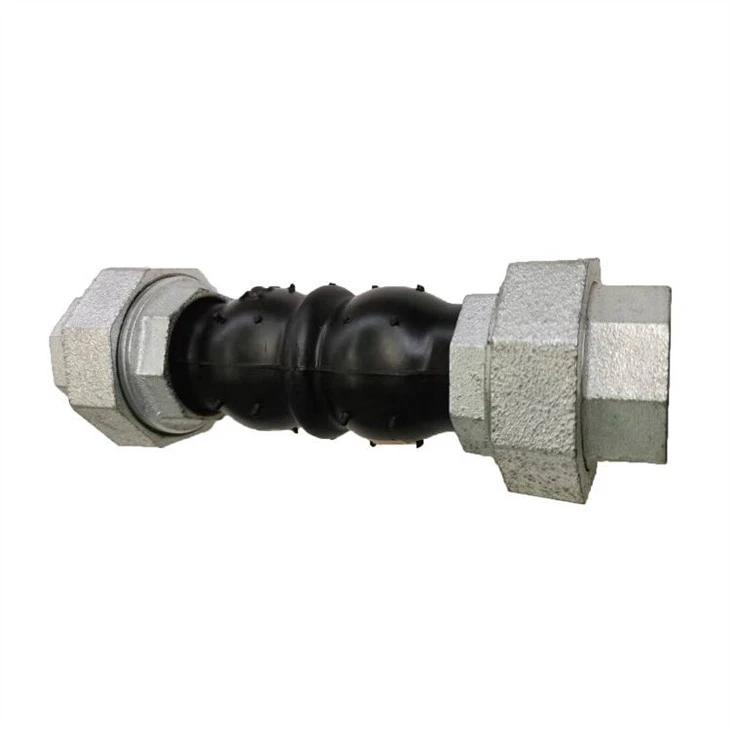

たとえば、aの直径の場合ツインスフィアユニオンゴム伸縮ジョイント必要よりも大きい、または小さいため、配管システムに適切に収まり、漏れやストレス濃度を引き起こす可能性があります。キャリパー、マイクロメーター、レーザー測定デバイスなどの精密測定ツールを使用して、寸法の精度を確保します。
2。圧力テスト
圧力試験は、パイプ伸縮ジョイントの最も重要なパフォーマンステストの1つです。漏れたり失敗したりせずに配管システムの動作圧力に耐える関節の能力を評価するのに役立ちます。
圧力検査には、静水圧テストと空気圧テストの2つの主なタイプがあります。静水圧試験には、伸縮継手を液体（通常は水）で満たし、指定されたレベルに加圧することが含まれます。この方法は、より安全で正確であるため、好まれます。圧力は特定の期間、通常は10〜30分間維持され、関節は漏れ、変形、またはその他の欠陥の兆候について検査されます。
一方、空気圧検査は、圧縮空気またはガスを使用して関節を加圧します。失敗の場合にエネルギーが突然暴力的に放出される可能性があるため、静水圧テストよりも危険です。したがって、空気圧検査は通常、水を使用できないシステムなど、静水圧テストが実行不可能な場合にのみ使用されます。
たとえば、a単一球ゴム伸縮ジョイント高圧では、蒸気システムである必要があります - 問題なく蒸気圧を処理できるようにテストします。テスト圧力は通常、安全マージンを提供するための通常の動作圧力よりも高くなります。
3。運動テスト
パイプ伸縮ジョイントは、軸、横方向、角の動きを含む配管システムの動きに対応するように設計されています。移動テストは、過度のストレスや損傷なしに意図したとおりに動くような関節の能力を検証するために実施されます。
軸方向の動きのテストでは、関節に力をかけて、軸方向のパイプの膨張または収縮をシミュレートします。横方向の移動テストでは、ジョイントが横に移動する能力を評価し、角運動テストではパイプの角度を変える柔軟性をチェックします。
油圧アクチュエーターや変位センサーなどの特殊なテスト機器を使用して、動きと対応する力を正確に測定します。 aのツイン球体ゴム伸縮ジョイント、適切な動きテストは、熱膨張や装備の振動によって引き起こされるものなど、配管システムの複雑な動きを補うために不可欠です。
4。材料テスト
パイプ伸縮ジョイントで使用される材料は、その性能と耐久性に大きな影響を与えます。材料テストは、強度、硬度、耐薬品性、弾力性を含む材料の品質と特性を評価するために実施されます。
引張試験は、材料の強度を測定する一般的な方法です。材料のサンプルを破壊するまで引っ張り、耐えることができる最大の力を記録することが含まれます。硬度テストは、材料のインデントまたはスクラッチに対する抵抗を決定するために使用されます。化学耐性試験は、材料が酸、アルカリ、溶媒などの配管システムにおける化学物質の影響にどれだけ抵抗できるかを評価します。
ゴム製の伸縮ジョイントの場合、ゴムが永久に変形せずに伸びて元の形状に戻ることができるようにするために弾性試験が重要です。これらの材料テストの結果は、さまざまなアプリケーションに最適な材料を選択し、拡張ジョイントの長期的な性能を確保するのに役立ちます。
5。疲労試験
現実の世界アプリケーションでは、パイプ伸縮継手は、動きと圧力の繰り返しサイクルの対象となり、時間の経過とともに疲労障害につながる可能性があります。疲労試験は、これらの実際の世界の条件をシミュレートし、繰り返しストレスに耐える関節の能力を評価するために使用されます。
ジョイントには多数の移動と圧力のサイクルがかかり、故障のサイクルの数が記録されます。この情報は、ジョイントのサービス寿命を予測し、適切なメンテナンス間隔を決定するために使用されます。たとえば、発電所の伸縮継手は、疲労のために予想されるサービス寿命のために持続することを保証するために、疲労試験を受ける必要がある場合があります。
6。リーク検出
他のすべてのテストに合格した後でも、パイプ伸縮ジョイントの潜在的な漏れを確認することが依然として重要です。漏れ検出方法には、目視検査、圧力減衰試験、および漏れ検出液またはガスの使用が含まれます。
目視検査は、滴りや汚れなどの漏れの目に見える兆候を探す最も単純な方法です。圧力減衰試験には、関節の加圧を伴い、時間の経過とともに圧力を監視することが含まれます。圧力が大幅に低下すると、漏れが示されます。ヘリウムや石鹸溶液などの漏れ検出液またはガスを使用して、肉眼では見えない可能性のある小さな漏れを検出することもできます。
結論として、パイプ拡張ジョイントの性能をテストすることは、複数のテストと検査を伴う包括的なプロセスです。これらのテストを実施することにより、伸縮ジョイントが最高の品質基準を満たし、さまざまな配管システムで信頼できるパフォーマンスを提供することを保証できます。
高品質のパイプ拡張ジョイントが必要な場合、またはパフォーマンステストについて質問がある場合は、詳細についてはお気軽にお問い合わせください。特定の要件について説明してください。私たちの専門家チームは、配管システムに最適なソリューションを見つけるのを常に支援する準備ができています。
参照
- Mohit Bansalによる「配管設計とエンジニアリングのハンドブック」。
- 「パイプ拡張ジョイント：設計、選択、および設置」拡張ジョイントメーカー協会（EJMA）。
- 「材料科学と工学：紹介」ウィリアム・D・カリスター・ジュニアとデビッド・G・レスウィッシュによる。
