説明
技術的なパラメーター
説明
ウェハーバタフライバルブは、ディスクの1/4回転の迅速な開閉により、パイプシステム内の媒体の流れを遮断するために、給排水、下水処理、灌漑のさまざまなパイプラインで広く使用されています。ただし、ウェハーバタフライバルブの設計には調整機能があります。
構成部品(ハンドル)
|
いいえ。 |
名前 |
材料 |
|
1 |
体 |
GGG50 |
|
2 |
ブッシング |
ポリマー |
|
3 |
ゴム製スリーブ |
EPDM/NBR |
|
4 |
幹 |
SS410 |
|
5 |
ディスク |
GGG50 |
|
6 |
ブッシング |
ポリマー |
|
7 |
O-リング |
EPDM |
|
8 |
ブッシング |
ポリマー |
|
9 |
レバーボルト |
SS201 |
|
10 |
幹 |
SS410 |
|
11 |
ハンドル |
GGG50/炭素鋼 |

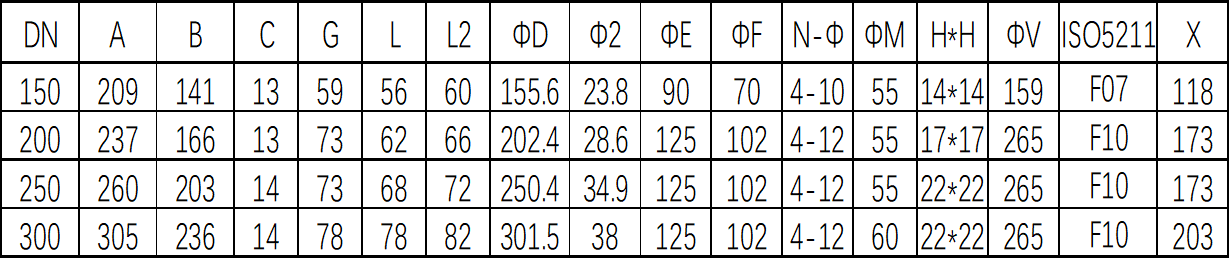

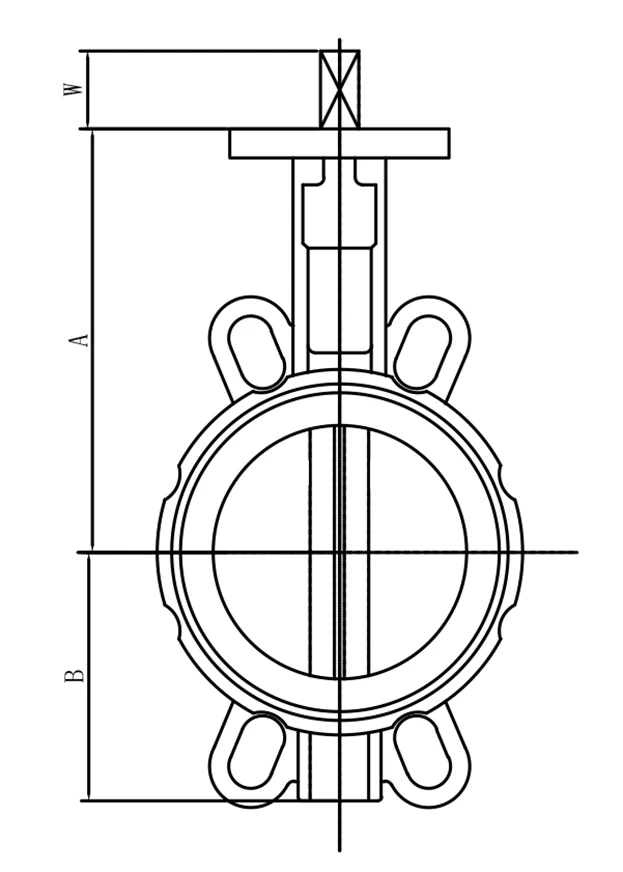

寸法
構成部品(ウォームギヤ)
|
いいえ。 |
名前 |
材料 |
|
1 |
体 |
GGG50 |
|
2 |
ブッシング |
ポリマースリーブ |
|
3 |
シート |
EPDM |
|
4 |
幹 |
SS410 |
|
5 |
ディスク |
GGG50/SS304/SS316 |
|
6 |
ブッシング |
ポリマースリーブ |
|
7 |
ブッシング |
ポリマースリーブ |
|
8 |
拡張ゴムリング |
NR |
|
9 |
O-リング |
EPDM |
|
10 |
ブッシング |
PTFE |
|
11 |
ウォームギア |
GGG50 |
|
12 |
内部サークリップ |
5000万 |
|
13 |
ボルト |
SS201 |
|
14 |
スプリングワッシャー |
SS201 |
|
15 |
平座金 |
SS201 |
寸法
